AiC系列2相闭环步进电机系统具有集成控制器的电机驱动器。 通过与主控设备的网络连接可实现直接控制,从而可轻松进行编程,连接和安装。 步进电机系统通过集成编码器的反馈提供精确的位置控制,无需传统伺服电机的调谐,无振动。 每转16,000脉冲高分辨率的编码器根据输入脉冲反馈当前位置信息,可实现精确的位置控制,最低可达0.0225°。 与其他品牌同类产品相比,该系列还具有高扭矩的特点,并具有各种报警功能,以增强安全性, 从而确保为各种应用提供理想的运动解决方案。

certmarkcertmark
1
详情
扫二维码用手机看

主要功能

※ 新增了20 mm, 28 mm, 35 mm电机框架尺寸

  • 电机驱动器+控制器集成型
  • 与伺服电机相比,低成本的闭环系统,具有快速响应速率,可实现更好的连续驱动操作
  • 制动器用于突然停电时,可以安全地控制垂直负载(内置制动器型)
  • 通过RS485通信控制多达31个轴
  • 14个控制命令和多达256步的操作编程
  • 4种操作模式: 点动模式,连续模式,索引模式,程序模式
  • 50针I/O提供灵活的布线选项
  • C语言库提供(32位,64位)
  • 提供基于Windows的运动控制软件(atMotion)
  • 低速驱动时低振动,高速驱动时高扭矩
  • 无需调整(使用调节器轻松进行增益设置)
  • 停止位置时高保持扭矩,无振动(抖动),使其成为光学检测等各类精密机械的理想选择
  • 10段分辨率设置
  • 各种报警输出: 过流,超速,过热,电机连接错误,编码器连接错误等。(17种报警)
  • 框架尺寸: 20 mm, 28 mm, 35 mm, 42 mm, 56 mm, 60 mm

应用: 半导体设备,3D打印机,光学检测机,贴片机,直角坐标机器人,输送设备,校准台和其他精密机器。

  • 内置制动器(AiC-B)

  •
  • 集成控制器

  •
  • RS485通讯(Modbus RTU)

  •
  • 控制多达31个轴

  • 无抖动

  •
  • 闭环系统

  •
  • 快速响应频率

  •
  • 高扭矩



闭环步进电机系统配置方案

  • 标准型

电源 驱动器信号输入 电机框架尺寸 电机 驱动器 成套
DC 控制器集成型 RS-485 20mm Ai-M-20MA AiC-D-20MA AiC-20MA
Ai-M-20LA AiC-D-20LA AiC-20LA
28mm,
35mm
Ai-M-□SB AiC-D-□SB AiC-□SB
Ai-M-□MB AiC-D-□MB AiC-□MB
Ai-M-□LB AiC-D-□LB AiC-□LB
42mm,
56mm,
60mm
Ai-M-□SA AiC-D-□SA AiC-□SA
Ai-M-□MA AiC-D-□MA AiC-□MA
Ai-M-□LA AiC-D-□LA AiC-□LA
  • 内置制动器型

电源 驱动器信号输入 电机框架尺寸 电机 驱动器 成套
DC 控制器集成型 RS-485 42mm,
56mm,
60mm
Ai-M-□SA-B AiC-D-□SA-B AiC-□SA-B
Ai-M-□MA-B AiC-D-□MA-B AiC-□MA-B
Ai-M-□LA-B AiC-D-□LA-B AiC-□LA-B

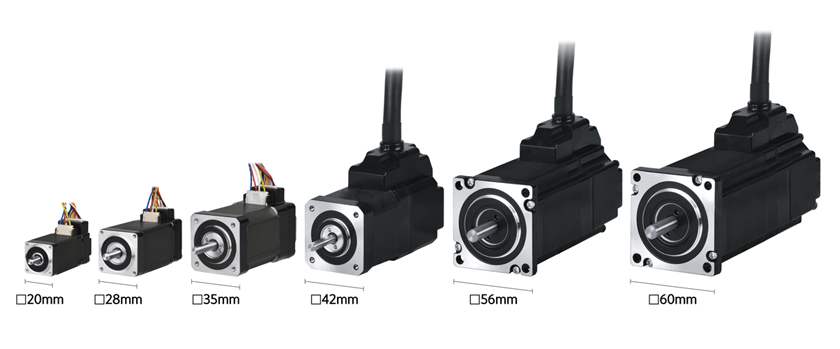

多种电机框架尺寸

多种电机框架尺寸型号(20 mm, 28 mm, 35 mm, 42 mm, 56 mm, 60 mm)可在各种用户环境设置中灵活应用。

  • AiC-0

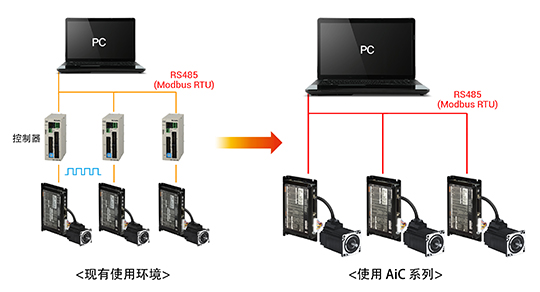

驱动器+集成控制器的2相闭环步进电机系统

AiC系列2相闭环步进电机系统具有集成控制器的电机驱动器。该系统通过与主控设备(如PC和PLC)的网络连接提供直接控制,无需单独的运动控制器。 步进电机系统通过集成编码器的反馈提供精确的位置控制,无需传统伺服电机的调谐,无振动。

驱动器+集成控制器的2相闭环步进电机系统

电机驱动器具有集成控制器,无需单独的运动控制器,为用户提供更简单的接线,连接和安装。

  • AiC-1

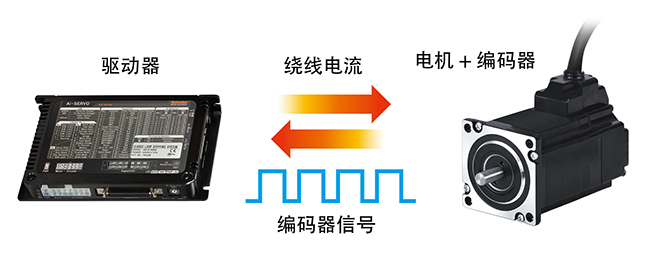

精确的位置控制及快速的响应频率

电机上的集成编码器可根据输入脉冲提供当前位置的反馈,从而实现极其精确的控制。

  • AiC-2

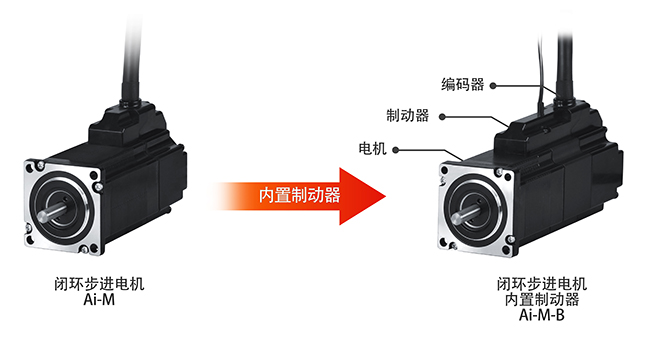

内置制动器的闭环步进电机(Ai-M-B)

制动器在突然断电或紧急停止时,可以更安全地控制垂直负载。制动器安装在电机的中心区域,相比安装在电机后部,可提供更大的制动功率。

  • AiC-3

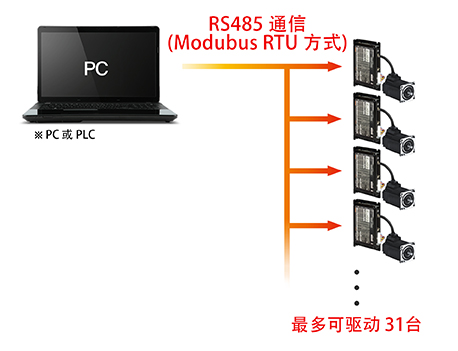

通过RS485通信控制多达31个轴

AiC系列系统可通过RS485通信与PC和PLC等主控设备连接,适用于需要多轴控制的各种应用。

  • AiC-4

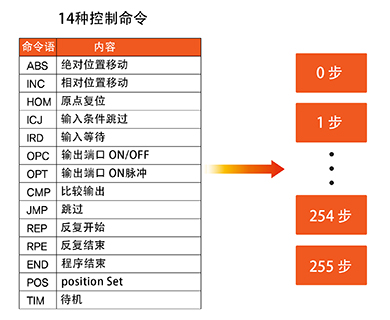

最多256步操作编程

可实现14个控制命令和最多256个操作编程步骤,为用户提供灵活多样的应用选择。

  • 14个控制命令

    AiC-5

低振动和高扭矩

AiC系列系统支持低速驱动时低振动,高速驱动时高扭矩。

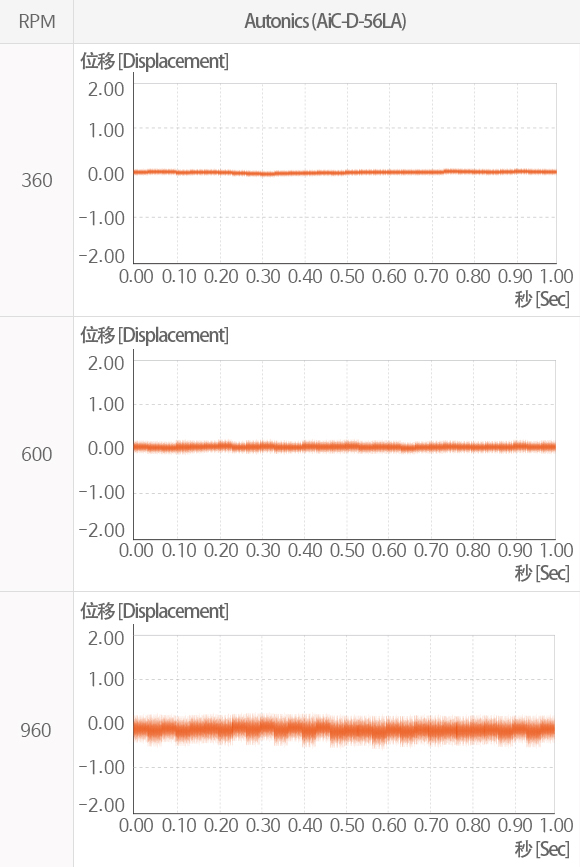

低速驱动时低振动

与其他品牌的同类型号(56 mm)相比,AiC系列在低速驱动时振动更小,从而使运行更安静,更精确。

  • AiC-6-1

    内部测试条件: 速度滤波0,分辨率0,电源 24 VDC ,输入频率25 kHz

  •
  • AiC-6-2

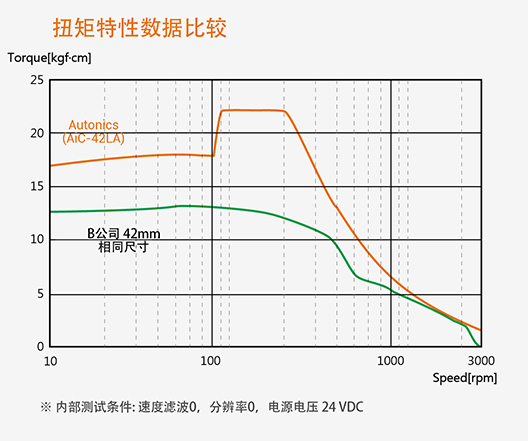

高速驱动时高扭矩/p>

相比其他品牌类似尺寸型号(42 mm),高速驱动时,AiC系列保持高扭矩,提供稳定的高效率运行。

  • AiC-7

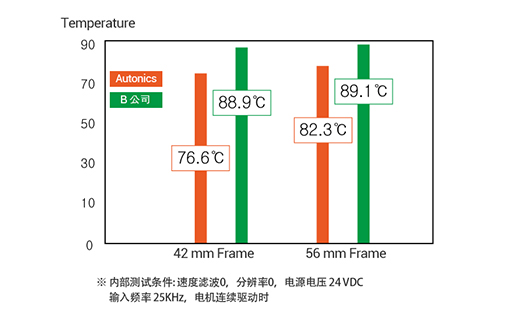

与其他品牌相比发热量低

根据内部测试结果,AiC系列产生的热量比其他品牌的同类型号产品低16%,从而提供更安全,更稳定的操作。

  • AiC-8

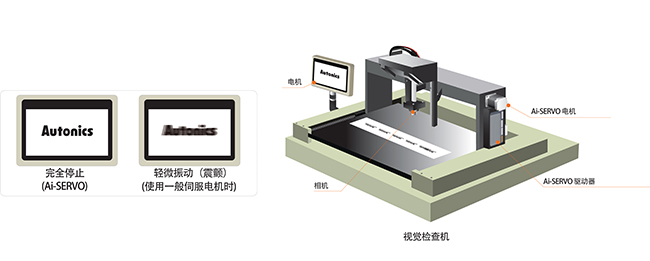

保持停止位置时无抖动

与保持停止时产生轻微振动的传统伺服电机不同,AiC系列可以保持停止位置而不产生振动。

  • AiC-9

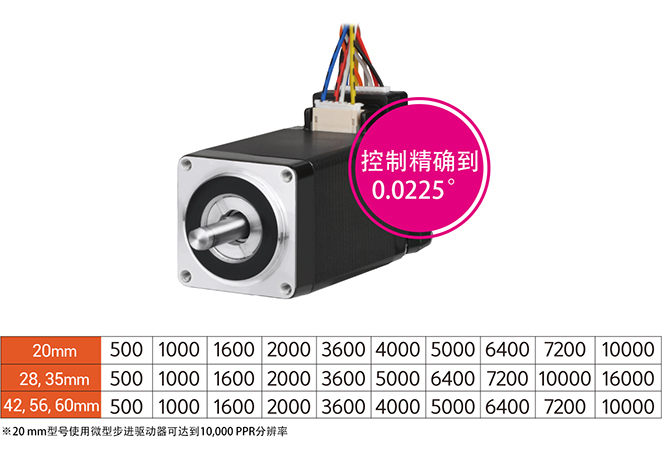

10段分辨率高精度控制

AiC系列拥有高达10,000 P/R的10段分辨率,使得位置控制精确到0.036°以下。

  • AiC-10

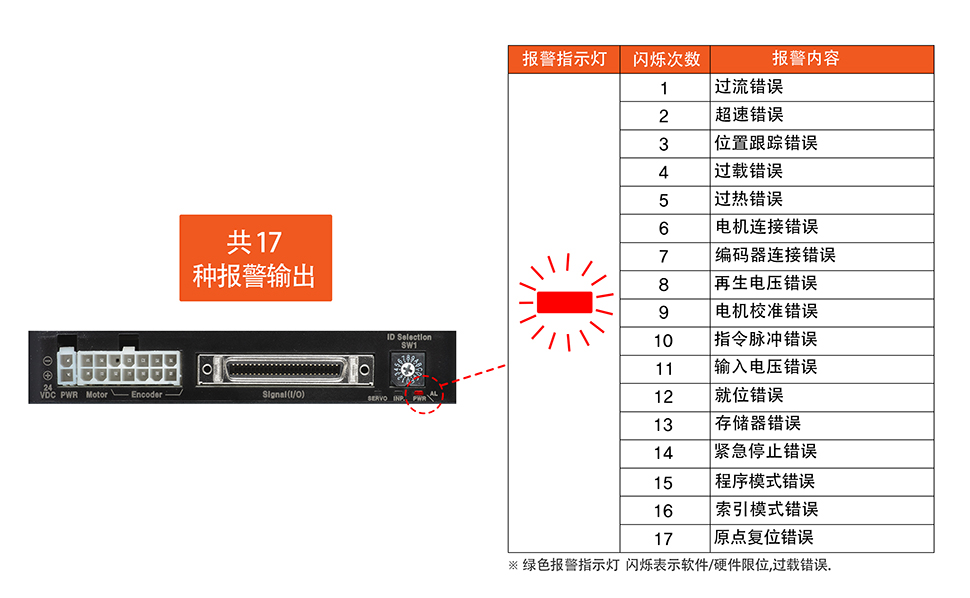

报警功能(17种报警输出)

可提供17种报警输出,包括过流,超速,过热,电机连接错误和编码器连接错误等。

  • AiC-11

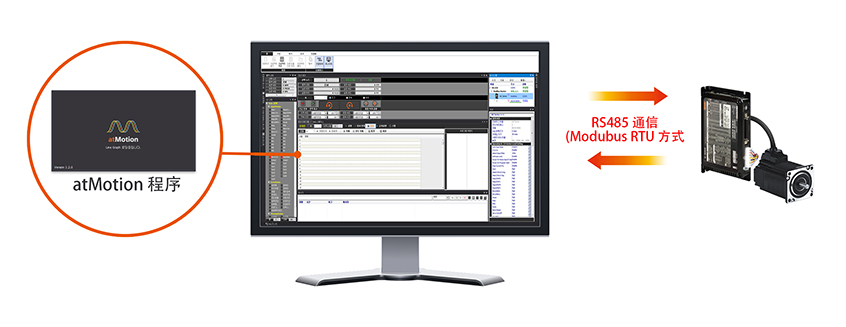

提供综合运动控制软件(atMotion)

用户通过提供的综合运动控制软件,可以轻松地设置参数及监控数据(atMotion)



  •
